По результатам проведенного исследования установлено, что на всех осматриваемых объектах исследования имеются следы воздействия жидкости на внутренних и внешних поверхностях.
В результате визуального осмотра установлено, что для корпусов следы воздействия жидкости выражаются в виде коррозии металла и разводов белого вещества (минеральных отложений) на внутренних и внешних поверхностях корпусов.

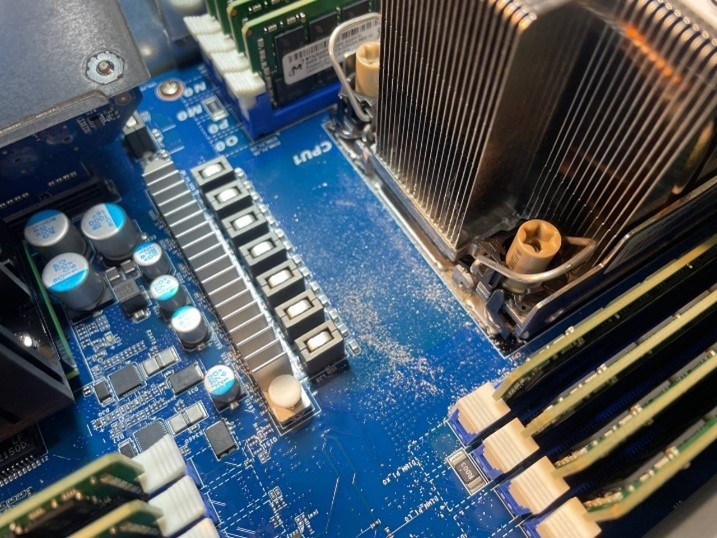

Для серверов следы попадания жидкости характеризуются наличием частичек белого вещества (минеральных отложений), предположительно оставшихся после высыхания соленной жидкости, наличием разводов на накопителях информации (жестких и твердотельных дисках) и радиаторах системы охлаждения. Также установлено наличие следов коррозии металла внутри серверов, на корпусных частях исследуемого оборудования.
Наличие дефектов при работе с сетью через микроконтроллер Baseboard Management Controller (BMC) не установлено. На серверах с серийными номерами ******************* и ******************* не определяется сетевая карта.
В процессе проведения исследования специалисты действовали по следующему алгоритму:
1. Натурный осмотр объектов исследования;

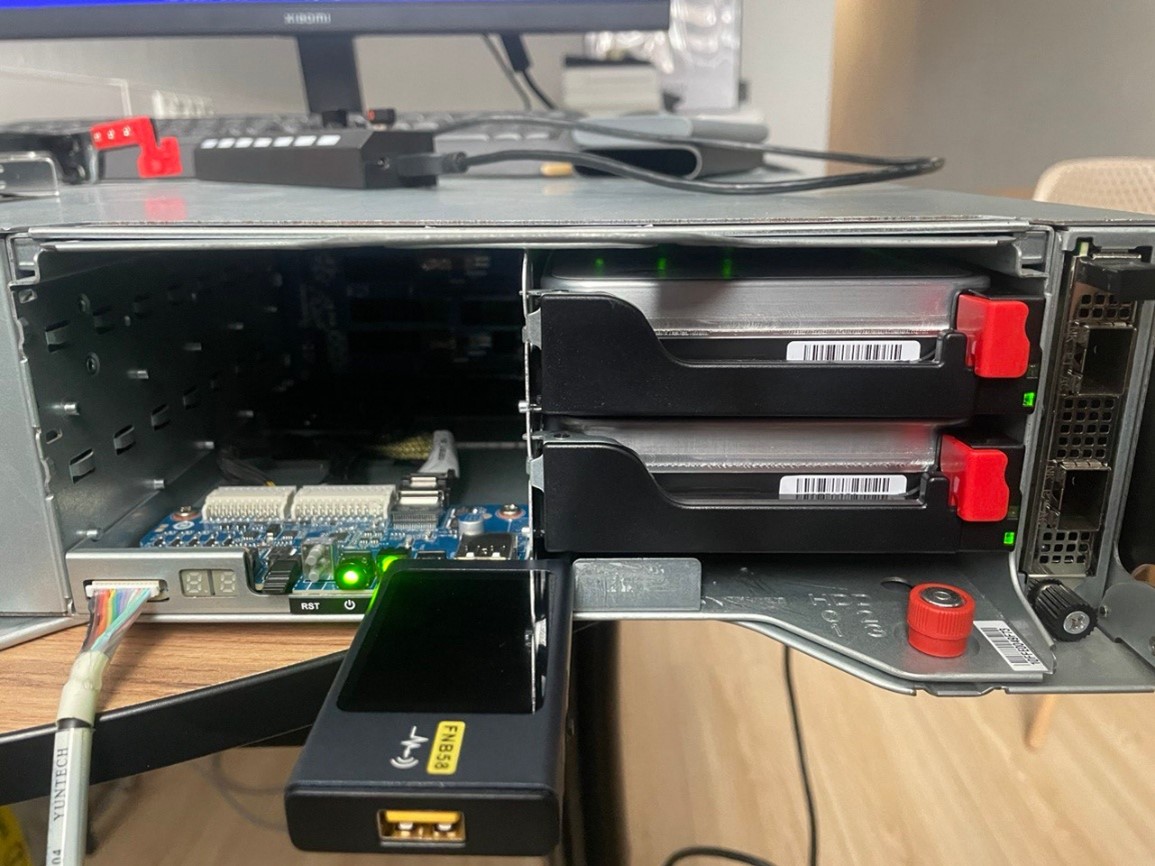

2. Подача питания и запуск серверов;
3. Проверка соответствия комплектующих с указанными в BIOS характеристиками комплектующих;
4. Проверка работы микроконтроллера Baseboard Management Controller (BMC);
5. Установка операционной системы и программного обеспечения для проведения диагностического исследования;
6. Проверка работоспособности оперативной памяти с помощью встроенных средств в операционную систему Windows.
Наглядный пример процесса тестирования указан в п. 3 Настоящего заключения, результаты проведенного исследования представлены в Таблице №2. В случае наличия каких-либо дефектов в оборудовании было произведено исследование, локализующее выявленный недостаток.

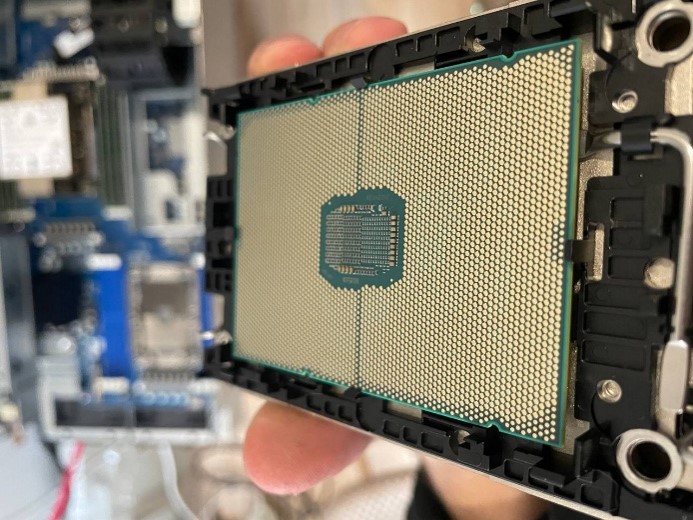

Сервер с серийным номером ******************* имеется дефект в виде невозможности запуска на моменте инициализации процесса UPI Initialization. В результате диагностики установлено, что при смене процессоров, запуске с одним процессором, тестировании с заведомо исправным процессором дефект сохраняется.

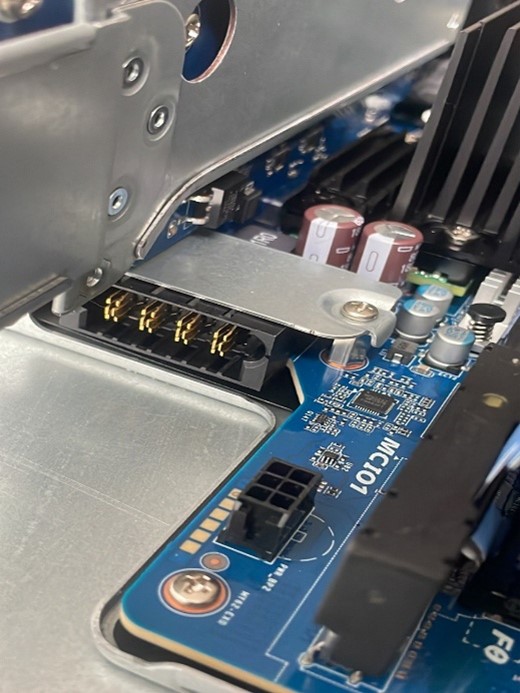

Сервер с серийным номером ******************* имеется дефект в виде невозможности запуска сервера. При проведении исследования сервер был установлен в заведомо исправный корпус, в результате дефект сохранился. При визуальном осмотре наличие каких-либо повреждений питающей линии не установлено. Согласно проведенному исследованию, установлено, что питания от корпуса подается на материнскую плату сервера напрямую.
Сервер с серийным номером ******************* имеется дефект в виде невозможности запуска на моменте инициализации процесса UPI Initialization. Локализация дефекта – материнская плата сервера.
Сервер с серийным номером ******************* не определяется сетевая карта. При проведении исследования установлено, что серверное оборудование находится в работоспособном состоянии. Поскольку исследуемое оборудование находится в работоспособном состоянии, дефект локализован в сетевой карте.
Сервер с серийным номером ******************* имеется дефект в виде неработоспособности задней панели управления. Локализация дефекта – материнская плата сервера.
Сервер с серийным номером ******************* имеется дефект в виде неработоспособности плашки оперативной памяти в слоте P0_A0.
Сервер с серийным номером ******************* имеется дефект в виде неработоспособности плашки оперативной памяти в слоте P1_L0.
Сервер с серийным номером ******************* имеется дефект в виде невозможности запуска сервера. Локализация дефекта – материнская плата сервера.
Сервер с серийным номером ******************* имеется дефект в виде неработоспособности слота оперативной памяти P1_К0. Локализация дефекта – материнская плата сервера.
Сервер с серийным номером ******************* не определяется сетевая карта. При проведении исследования установлено, что серверное оборудование находится в работоспособном состоянии. Поскольку исследуемое оборудование находится в работоспособном состоянии, дефект локализован в сетевой карте.

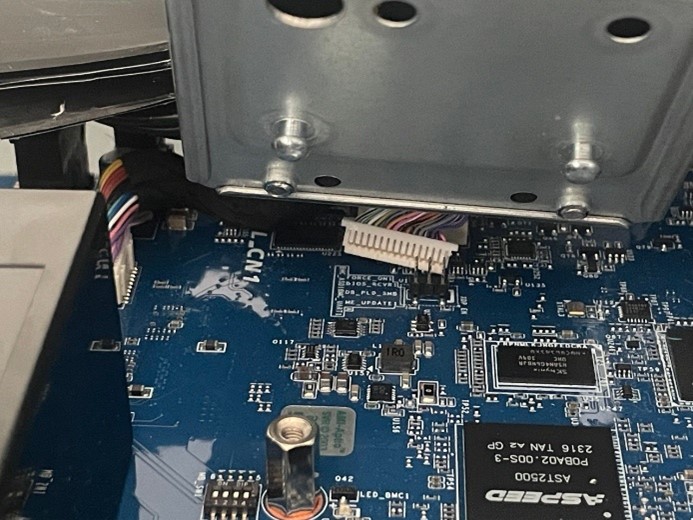

Также специалисты отмечают, что серверы с серийным номером ******************* и ******************* имеют дефект в виде неработоспособности задней панели управления сервера: неработоспособность USB разъема и индикатора кодов. В процессе исследования установлено наличие механических повреждений коннекторов подключения шлейфов на материнской плате. В совокупности установленных обстоятельств специалисты отмечают, что наиболее вероятной причиной данного дефекта является механическое воздействие на коннектор шлейфа задней панели управления.
Необходимые работы для устранения выявленных дефектов описаны в Таблице №2 заключения.
Экспертиза серверного оборудования
Экспертам АНО ЭКЦ "Судтехэксперт" было поручено проведение экспертизы по вопросам:
1. Определить наличие следов воды или другой жидкости на внешних и внутренних поверхностях объектов исследования? 2. В случае наличия следов воды или другой жидкости на внешних и внутренних поверхностях объектов исследования, имеются ли повреждения объектов исследования водой или другими жидкостями, выявленные при осмотре печатных плат и их электронных компонентов? 3. Имеются ли признаки нарушения в работе объектов исследования при подключении к сети? 4. Описать результаты запуска (загрузки), диагностики и проверки работоспособности объектов исследования. 5. В случае невозможности проведения полного запуска (загрузки) объектов исследования описать причины невозможности проведения полного запуска (загрузки) или диагностики и проверки работоспособности модулей (если таковые имеются). 6. В случае наличия дефектов, образованных в результате попадания воды или другой жидкости в объекты исследования определить объем указанных дефектов.
